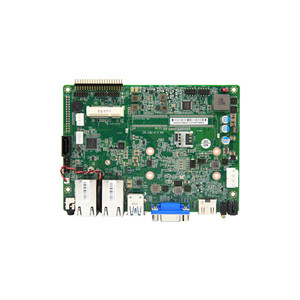

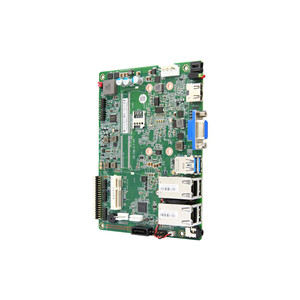

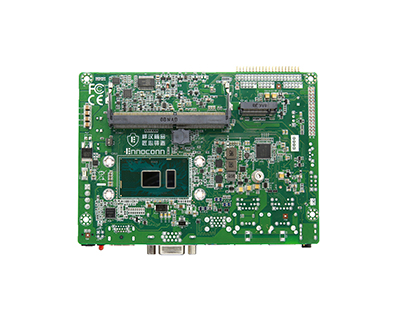

CEB-6103-W101工控机主板

CEB-6103-W101工控机主板

  • 所属分类:3.5"工控机主板
  • 浏览次数:
  • 发布日期:2020-09-04 14:10:16
  • 产品介绍
  • 产品特性
  • 产品规格

产品介绍

Intel®Sky Lake i3-6100U 处理器, 2 x Intel LAN, 8 x USB, 支持 Mini-PCIe、M.2 扩展, 3.5寸主板。 Intel® 第六代Skylake U双核处理器, HDMI/VGA, 2 x LAN, 2 x COM, 8 x USB, 2 x M.2, 1 x Mini-PCIe, 3.5寸主板。采用背置Intel® 双核处理器, 双千兆网卡, 宽温宽压, 支持Watch dog功能, 15W低功耗, 可以使用在有无风扇需求的系统整机中以及工业嵌入式控制等领域。


CEB-6103-W101

Intel® 第六代Core™ i3-6100U Processor (2.3 GHz)
支持SODIMM DDR4, 支持16GB
支持宽压输入9V~36V
支持宽温-20℃~ 60℃
支持Watch dog功能
支持SIM卡
支持触摸功能(PenMount IC)
支持IO卡扩展和Riser卡扩展功能


■   规格 Specification
  处理器 Processor  Intel® 6th Generation Core™ i3-6100U Processor (2.3 GHz)
  内存 Memory  1 x DDR4 1866/2133/2400MHz SODIMM, up to 16 GB
  存储 Storage  1 x SATA 3.0, 1 x M.2 2242(support SSD)
  显示 Display  Intel® HD Graphics 520
  网口 Ethernet  2 x RJ45 Intel® I211AT GbE(10/100/1000 Mbps)
  音频 Audio  Realtek® ALC269Q HD Audio Codec
  BIOS  AMI UEFI BIOS
  外部接口 Rear I/O  2 x RJ45
  2 x USB 2.0, 2 x USB 3.0 (support USB SR Pro.)
  1 x HDMI: max resolution up to 4096 x 2160
  1 x VGA: max resolution up to 1920 x 1200
  1 x  Line out&Mic in (二合一 2 in 1)
  1 x Remote
  内部接口 Internal I/O  1 x RS232/RS422/RS485, 1 x RS232
  4 x USB 2.0 pin header
  1 x 8 bit GPIO
  1 x DC IN pin header
  1 x F_Panel (power LED, HDD LED, power button, reset button)
  扩展接口 Expansion  1 x Mini-PCIe (for Wifi/3G/4G/mSATA)
  1 x SIM slot
  环境 Environment  操作温度: -20℃ ~ 60℃
  存储温度: -40℃ ~ 85℃
  操作湿度: 5% ~ 90%
  存储湿度: 5% ~ 95%, 非凝结状态 Non-condensing
  电源输入 Power Input  9-36V DC
  尺寸 Dimensions  3.5" (146 x 105mm)
  操作系统OS  Windows 7/8/10, Linux



■ 配置Configuration

型号 Model NameCPU型号主频/超频
CEB-6103-W101i3-6100U2.3 GHz/不支持
CEB-6203-W101i5-6200U2.3 GHz/2.8 GHz
CEB-6503-W101i7-6500U2.5 GHz/3.1 GHz



备注:CEA-6COM-2LAN&CEA-1PCI-PCIe-CES共用一组PCIe信号
