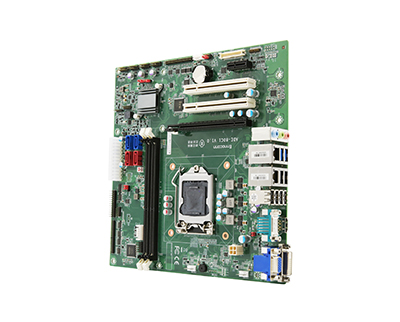

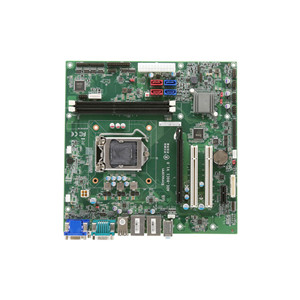

CEB-H81M-A101工控机主板

CEB-H81M-A101工控机主板

  • 所属分类:Micro-ATX工控机主板
  • 浏览次数:
  • 发布日期:2020-09-04 14:09:10
  • 产品介绍
  • 产品特性
  • 产品规格

产品介绍

LGA1150 Intel®4代酷睿 i7/i5/i3/奔腾®/赛扬®处理器, VGA/DVI-D,DDR3,SATAIII,USB3.0,6COMs/10COMs,m-ATX 主板 采用Intel®Haswell平台,H81芯片组, 中央处理器功耗支援到65W,m-ATX 架构, 支持双千兆网口,DDR3,SATA III,USB3.0,6COMs/10COMs. 主板支持丰富的I/O接口、功能齐全,具备耐用设计与多扩展功能。 可应用于金融、智能服务、智能制造、安全监控、环保监测等领域。

CEB-H81M-A101

Intel®4代酷睿 i7/i5/i3/奔腾®/赛扬®处理器,功耗支援到65W
双通道 DDR3 1333/1600MHz,高达16GB
支持VGA,DVI-D,HDMI,LVDS(选配) 独立双显
支持双 GbEs,SATA3.0,USB3.0,8位DIO
支持2个RS-232/422/485和4或8个RS232串联端口
1个PCIe x16 (Gen3)和1个PCIe X 1, 和2个PCI 扩展口

规格 Specification
  处理器 Processor  Intel®4th Core™ i7/i5/i3/Pentium®/Celeron®processor, TDP up to 65W
  芯片组 Chipset  H81
  内存 Memory  DDR3 1333/1600 MHz, 2 x U-DIMM Slot, up to 16GB
  存储 Storage  2 x SATA 2.0, 2 x SATA 3.0
  显示 Display  Intel® HD Graphics 4600
  网口 Ethernet  2 x Realtek® 8111G-CG GbE (10/100/1000 Mbps)
  音频 Audio  Realtek® ALC269 HD Audio codec, supports 2.1-channel
  BIOS  AMI UEFI BIOS

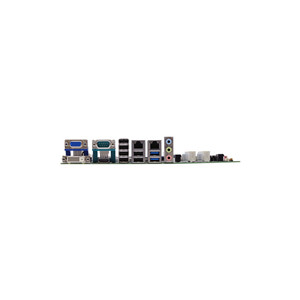

  外部接口 Rear I/O  1 x VGA: max resolution up to 1920 x 1600@60Hz
  1 x DVI-D: max resolution up to 1920 x 1200@60Hz
  1 x HDMI: max resolution up to 2560 x 1600@60Hz
  2 x USB 3.0, 6 x USB 2.0
  1 x Line-in, 1 x Line-out, 1 x Mic-in
  2 x RJ45
  内部接口 Internal I/O  6 x USB 2.0
  1 x CPU_Fan (4pin), 1 x SYS_Fan (4pin)
  1 x LVDS: Supports dual channel 24 bit and up to 1920 x 1200 (optional)
  1 x 8-bit GPIO
  1 x F_Panel (power LED, HDD LED, power button, reset button)
  扩展接口 Expansion  1 x PCIe X 16 (Gen3)
  1 x PCIe X 1
  2 x PCI
  环境 Environment  操作温度operation temp: 0℃~60℃
  存储温度storage temp: -40℃~85℃
  操作湿度operation hum: 5%~90%,非凝结 non-coagulation
  存储湿度storage hum: 5%~90%,非凝结 non-coagulation
  电源输入 Power Input  ATX
  尺寸 Dimensions  244 x 244 mm (9.6" x 9.6")
  操作系统OS  Windows 7(部分功能受限/limited function)/8.1/10, Linux



■ 配置Configuration

型号 Model NameCEB-H81M-A100CEB-H81M-A101
COM10   (2 x In-RS485/422/232,6   (5 x In-RS232, 1 x R-RS232)
LPT10
PS210
LVDS10
TPMTPM1.2/2.0 (default   1.2)0
Speaker10
